ISO 4406 na Prática: Metas por Sistema

Por que o controle de partículas é tão importante?

A contaminação sólida é responsável por até 70% das falhas em sistemas hidráulicos, redutores, transmissões e máquinas lubrificadas. Partículas microscópicas (>4 μm, >6 μm, >14 μm) são suficientes para causar abrasão severa, travamento de válvulas, desgaste acelerado, entupimentos e falhas catastróficas.

A ISO 4406 fornece uma forma padronizada de medir essa contaminação, permitindo definir metas de limpeza adequadas para cada tipo de sistema e acompanhar a eficácia das ações de filtragem, flushing e melhoria de contaminação.

Como ler o código ISO 4406?

O código é composto por três números, como no exemplo abaixo:

• O primeiro número representa partículas >4 μm.
• O segundo representa partículas >6 μm.
• O terceiro representa partículas >14 μm.

Cada código corresponde a uma faixa de quantidade de partículas por mililitro. Quanto maior o número, mais sujo está o fluido — e cada aumento de 1 ponto representa aproximadamente o DOBRO de partículas.

Tabela ISO 4406 – Quantidade de partículas por código

A tabela abaixo mostra a quantidade aproximada de partículas por mL correspondente a cada código ISO. Quanto maior o código, maior a contaminação. Esta tabela é essencial para interpretar laudos e definir metas de limpeza.

Níveis de limpeza recomendados por sistema

A tabela abaixo reúne metas técnicas típicas para diferentes sistemas. A ideia é ter um ponto de referência para definir alarmes, metas de projeto e resultados esperados após ações de filtragem e melhoria.

Exemplo prático

Imagine um sistema hidráulico cuja meta é 16/14/12, mas o laudo mostra 19/17/14. Isso significa que o fluido contém cerca de 8 vezes mais partículas do que deveria. O resultado pode ser:

• Desgaste prematuro de bombas
• Travamento de servo-válvulas
• Aumento da temperatura do fluido
• Perda de eficiência e aumento do consumo de energia
• Falhas catastróficas em componentes críticos

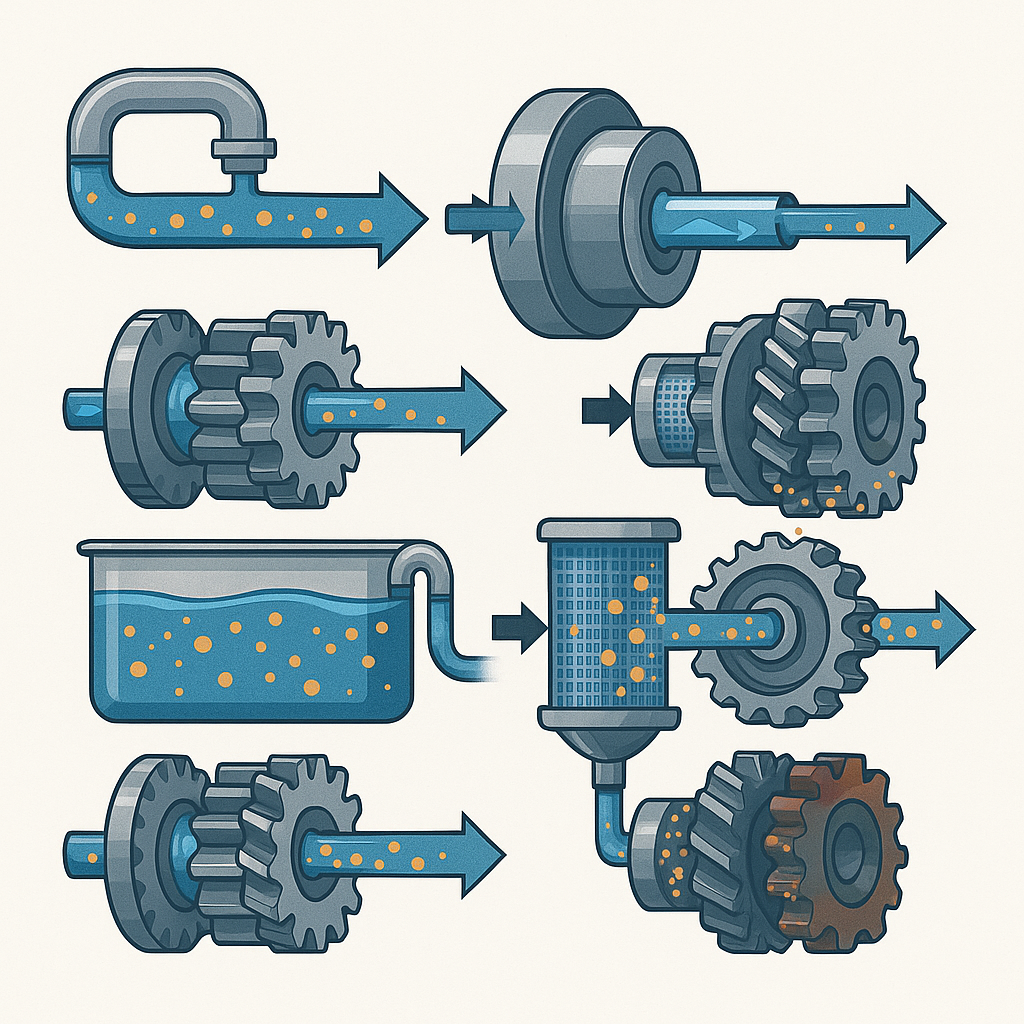

Representação visual da evolução da contaminação por partículas em um circuito de óleo.

Como aplicar a ISO 4406 em campo

Para aplicar corretamente a ISO 4406 no dia a dia, é fundamental garantir uma amostragem adequada e interpretar os resultados sempre em conjunto com a meta definida para o sistema:

• Utilize frascos de coleta limpos e compatíveis com análise de partículas.
• Siga procedimentos de coleta (ISO 4021 / ASTM D4057).
• Evite pontos de baixa circulação e drenos onde a amostra não representa o sistema.
• Utilize sempre o mesmo laboratório, quando possível, para manter consistência metodológica.
• Compare o resultado com a meta ISO definida por componente ou sistema.
• Execute flushing e filtração quando os códigos estiverem acima do alvo.
• Monitore tendências ao longo do tempo — base da manutenção preditiva.

Exemplo de metas de limpeza por tipo de sistema, utilizando a ISO 4406 como referência.

Conclusão

A ISO 4406 é uma ferramenta indispensável para quem deseja implementar manutenção preditiva real e reduzir falhas causadas por contaminação sólida. Compreender os códigos, definir metas adequadas e acompanhar tendências permite:

• Aumentar o MTBF (tempo médio entre falhas);
• Reduzir custos de manutenção corretiva;
• Prolongar a vida útil de bombas, válvulas, redutores e rolamentos;
• Aumentar confiabilidade e disponibilidade operacional.

Controlar partículas é uma das maneiras mais eficazes e acessíveis de proteger seus ativos. Quando o fluido está limpo, o equipamento trabalha limpo — e dura muito mais.
